1. Độ tin cậy và độ bền

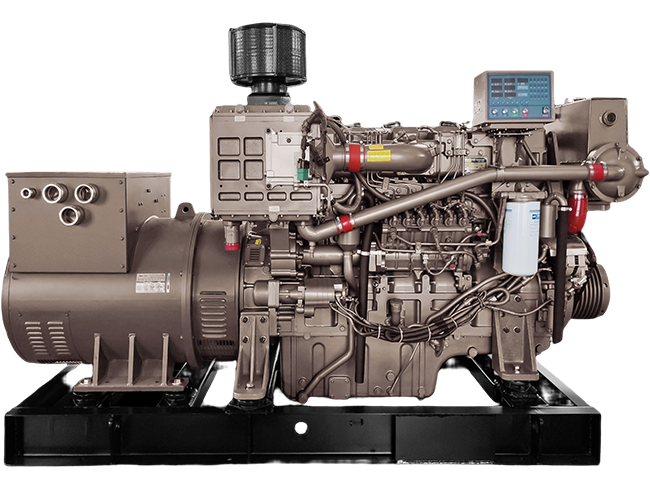

Sản phẩm Yuchai 6TD, tuân thủ các thông số kỹ thuật khắt khe về xác minh phát triển cơ học, đã trải qua thử nghiệm độ bền tích lũy 20.000 giờ. Khối động cơ được làm bằng gang hợp kim, có độ bền cao hơn. Trục khuỷu bằng thép rèn tích hợp giúp cải thiện độ bền chịu mỏi và chống mài mòn. Cấu trúc một đầu khớp với một xi lanh đảm bảo dễ bảo trì. Các bu lông nắp xi lanh được phân bổ đều và chịu lực. Hệ thống van, bố trí trục cam cao, thanh đẩy ngắn và dày, và trục lăn con lăn làm cho sản phẩm có độ tin cậy cao.
2. Tiết kiệm nhiên liệu và chi phí
Việc áp dụng công nghệ bốn van đảm bảo tăng đáng kể diện tích dòng khí nạp và xả; kim phun nhiên liệu trung tâm cho phép phun đều hơn và đốt cháy hiệu quả hơn; Công nghệ bơm tăng áp & giải nhiệt cho không khí nạp + điều khiển điện tử và điều khiển điện tử, cũng như công nghệ điều khiển điện tử chính xác giúp người dùng tận dụng tối đa từng giọt nhiên liệu; Bộ tăng áp Holset/Lianxin cho phép điều kiện vận hành kinh tế rộng, giảm hơn 15% tổn thất cơ học và ít tổn thất bơm hơn, cũng như giảm 10-15% mức tiêu thụ nhiên liệu so với các động cơ có cùng mức công suất.
3. An toàn và thoải mái
Việc áp dụng công nghệ bốn van làm giảm hiệu quả tiếng ồn của khí nạp và khí thải của động cơ; Buồng bánh răng phía sau và công nghệ bánh răng ăn khớp điểm tiên tiến giúp giảm tiếng ồn cơ học của hệ thống truyền động.
4. Khả năng thích ứng cao
Có chức năng song song tự động và thủ công, hiệu suất đáp ứng các quy định liên quan của Điều kiện kỹ thuật chung cho Tổ máy phát điện diesel hàng hải (GB/T13032-2010).
| Tên | Thông số kỹ thuật chính | ||
| Mẫu máy phát điện | CCFJ400J-W1 | CCFJ350J-W | |
| Loại nguồn điện | Dòng điện xoay chiều ba pha | ||
| Công suất định mức kW | 400 | 350 | |
| Điện áp định mức V | 400 | 400 | |
| Dòng điện định mức A | 721.7 | 631 | |
| Tần số định mức (Hz) | 50 | ||
| Hệ số công suất định mức (COSφ) | 0,8（Độ trễ） | ||
| Tốc độ định vòng/phút | 1500 | ||
| Giá trị tuyệt đối của điều chỉnh điện áp trạng thái ổn định % | ≤2,5 | ||
| Giá trị tuyệt đối của độ lệch điện áp chuyển tiếp (%) | Dỡ tải đột ngột 60% Dòng điện định mức | ≤20 | |
| Tải đột ngột 60% Dòng điện định mức | ≤15 | ||
| Thời gian ổn định điện áp (giây) | ≤1,5 | ||
| Giá trị tuyệt đối của tỷ lệ dao động điện áp % | ≤1 | ||
| Giá trị tuyệt đối của điều chỉnh tốc độ tạm thời % | Tải đột ngột 0-50% | ≤10 | |
| Tải đột ngột 50-100% | |||
| Dỡ tải đột ngột 100%-0 | |||
| Thời gian ổn định điều chỉnh tốc độ tức thời giây | ≤5 | ||
| Điều chỉnh tốc độ trạng thái ổn định % | ≤5 | ||
| Giá trị tuyệt đối của tỷ lệ dao động tốc độ % | ≤0,5 | ||
| Độ nhạy của hệ thống điều chỉnh tốc độ máy phát điện % | ≤0,5 | ||
| Tỷ lệ tiêu hao nhiên liệu trong điều kiện định mức (g/(kW·h)) | ≤230 | ||
| Tiêu thụ dầu riêng g/(kW·h) | ≤1 | ||
| Cấp nhiên liệu | Mùa hè: Dầu diesel nhẹ 0#, 10# loại cao cấp hoặc hạng nhất theo GB 19147-2016; | ||
| Mùa đông: Dầu diesel nhẹ 0#, -10#, -20# và -35# loại cao cấp hoặc hàng nhất theo GB 19147-2016 (được lựa chọn dựa trên nhiệt độ môi trường) | |||
| Cấp dầu | Mùa hè: 40CF, 15W/40CF; | ||
| Mùa đông: 30CD, 10W/30CD hoặc dầu động cơ diesel khác không thấp hơn Cấp CF theo tiêu chuẩn GB 11122-2006 và phù hợp với môi trường. | |||
| Chế độ bắt đầu | Khởi động điện | ||
| Chế độ làm mát | Nội tuần hoàn: Làm mát bằng nước tuần hoàn kín, Tuần hoàn bên ngoài: Làm mát bằng nước mặt thoáng | ||
| Chế độ kết nối của cuộn dây động cơ | Ba pha bốn dây | ||
| Chế độ hoạt động của máy phát điện | Liên tục | ||
| Điều kiện môi trường hoạt động | Nhiệt độ môi trường | 45°C | |
| Nhiệt độ nước bên ngoài | 32°C | ||
| Góc nghiêng | Góc nghiêng ngang: 15°; góc lăn: 22.5°; góc cân bằng: 7.5°; góc chúc ngóc: 10° | ||
| Nhiệt độ tăng | Phân loại nhiệt A | 55°C | |
| Phương pháp đo R | |||
| Chập mạch | Máy phát điện xoay chiều và hệ thống kích từ của máy có thể duy trì ít nhất gấp 3 lần dòng điện định mức trong ít nhất 2 giây ở điều kiện ngắn mạch trạng thái ổn định. | ||
| Quá tải | Quá dòng 50%; 2 phút | ||
| Mẫu động cơ nhiên liệu | YC6TD655L-C20 | YC6TD600L-C20 | |
| Công suất định mức của động cơ diesel (kW) | 480 | 441 | |
| Mẫu máy phát điện | SB-HW4.D-400 | SB-HW4.D-350 | |
| （SAE1-14） | （SAE1-14） | ||
| Công suất định mức của động cơ (kW) | 400 | 350 | |
| Trọng lượng máy phát điện (kg) | 3700 | 3600 | |
| Kích thước (Dài × Rộng × Cao) mm | 2818×1213×1775 | 2818×1213×1775 | |
| Ghi chú: Kích thước (D*R*C) có thể thay đổi tùy theo cấu hình. | |||
Large displacement, high gradeability and high efficiency
Bosch high pressure common rail (HPCR) fuel injection system with the injection pressure up to 1,600 bar, achieving multiple injections and accurate control
High-strength alloy cast iron cylinder head
General engine block + independent crankcase
Long B10 service life design, which can be more than 500,000 km
Reduction soft meshing starter, ensuring smooth start
A framed engine body structure, ensuring good rigidity and small vibration
Damping gear
1. Độ tin cậy và độ bền
Sản phẩm Yuchai 6TD, tuân thủ các thông số kỹ thuật khắt khe về xác minh phát triển cơ học, đã trải qua thử nghiệm độ bền tích lũy 20.000 giờ. Khối động cơ được làm bằng gang hợp kim, có độ bền cao hơn. Trục khuỷu bằng thép rèn tích hợp giúp cải thiện độ bền chịu mỏi và chống mài mòn. Cấu trúc một đầu khớp với một xi lanh đảm bảo dễ bảo trì. Các bu lông nắp xi lanh được phân bổ đều và chịu lực. Hệ thống van, bố trí trục cam cao, thanh đẩy ngắn và dày, và trục lăn con lăn làm cho sản phẩm có độ tin cậy cao.
2. Tiết kiệm nhiên liệu và chi phí
Việc áp dụng công nghệ bốn van đảm bảo tăng đáng kể diện tích dòng khí nạp và xả; kim phun nhiên liệu trung tâm cho phép phun đều hơn và đốt cháy hiệu quả hơn; Công nghệ bơm tăng áp & giải nhiệt cho không khí nạp + điều khiển điện tử và điều khiển điện tử, cũng như công nghệ điều khiển điện tử chính xác giúp người dùng tận dụng tối đa từng giọt nhiên liệu; Bộ tăng áp Holset/Lianxin cho phép điều kiện vận hành kinh tế rộng, giảm hơn 15% tổn thất cơ học và ít tổn thất bơm hơn, cũng như giảm 10-15% mức tiêu thụ nhiên liệu so với các động cơ có cùng mức công suất.
3. An toàn và thoải mái
Việc áp dụng công nghệ bốn van làm giảm hiệu quả tiếng ồn của khí nạp và khí thải của động cơ; Buồng bánh răng phía sau và công nghệ bánh răng ăn khớp điểm tiên tiến giúp giảm tiếng ồn cơ học của hệ thống truyền động.
4. Khả năng thích ứng cao
Có chức năng song song tự động và thủ công, hiệu suất đáp ứng các quy định liên quan của Điều kiện kỹ thuật chung cho Tổ máy phát điện diesel hàng hải (GB/T13032-2010).
